協業企業各社の加工品事例
| 用途 | 食器洗浄機 |
|---|---|
| 材質 | SUS304 |
| サイズ | 20Φ×60 |
| 加工 | 複合加工 |
| 用途 | 輸送機器 |
|---|---|
| 材質 | SUS420j2 |
| サイズ | Φ36×77 |
| 加工 | 切削、熱処理、研磨 |
| 用途 | バルブ |
|---|---|
| 材質 | SUS304,黄銅 |
| サイズ | Φ16×35 |
| 加工 | 切削、ネジ切、6角加工 |
| 用途 | デスクブレーキ |
|---|---|
| 材質 | S10C（鍛造品） |
| サイズ | φ30＊45 |
| 加工 | NC旋盤 |
| 用途 | ホイルシリンダー |
|---|---|
| 材質 | SUJ2 |
| サイズ | φ46＊48 |
| 加工 | NC旋盤・フライス |
| 用途 | 傾斜計部品：プラグ |
|---|---|
| 材質 | A6061-T6 |
| サイズ | φ42＊77 |
| 加工 | バーマシン機 |
| 用途 | 四輪乗用車ブレーキ部品 |
|---|---|
| 材質 | アルミ |
| サイズ | 150×170×80 |
| 加工 | MC、NC旋盤 |

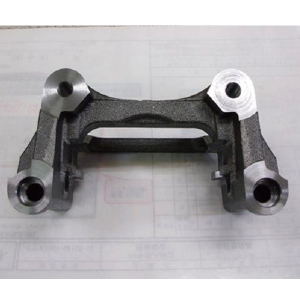

| 用途 | 四輪乗用車ブレーキ |
|---|---|
| 材質 | 鋳物 |
| サイズ | 200×90×100 |
| 加工 | MC |
| 用途 | 新幹線用車ブレーキ |
|---|---|
| 材質 | 鋳物 |
| サイズ | 125×55×55 |
| 加工 | MC、NC旋盤 |
| 用途 | フォークリフト用ブレーキ |
|---|---|
| 材質 | SC20 |
| サイズ | 16Φ×30 |
| 加工 | 切削、熱処理、メッキ |
| 用途 | 新幹線連結継手 |
|---|---|
| 材質 | SS400 |
| サイズ | Φ65×195 |
| 加工 | NC旋盤、MC |
| 用途 | フォークリフト用ブレーキ |
|---|---|
| 材質 | 鋳物 |
| サイズ | 250×130×90 |
| 加工 | MC、サブアッシー |
| 用途 | 医療機器部品 |
|---|---|
| 材質 | SUS303 |
| サイズ | Φ14×32.2 |
| 加工 | 切削 |
| 用途 | 医療機器部品 |
|---|---|
| 材質 | SUS303 |
| サイズ | Φ18.5×35.6 |
| 加工 | 切削 |
| 用途 | 小型モーター部品 |
|---|---|
| 材質 | 黄銅 |
| サイズ | Φ7×20 |
| 加工 | 切削 |
協業企業各社の得意とする技術・技能
センターレス研磨（若手メンバーへの技術伝承）
NC加工機による高精度加工（自動車用油圧・空圧用の配管継手部品）
NC旋盤加工機による高精度加工（新幹線用ブレーキ部品）
NC自動旋盤による精密切削加工
協業企業各社の加工技術紹介
加工対応技術の詳細
| 対応技術 | 対応内容 |
|---|---|
| ＭＣによる加工 | Ｘ・Ｙ・Ｚ軸の複雑形状加工軸径20番から60番可能 |
| ＮＣ旋盤（自動旋盤）による加工 | 小物（径：3mm）～中物（径：300mm） 自動旋盤はφ50まで |
| 専用機による加工 | 油圧シート面部品精密加工 |
| 汎用機による加工 | 旋盤加工、センターレス研磨、転造加工、ポリゴン加工 |
| バーマシンによる加工 | 径50Φまでのバー材での加工 |
| 研磨加工 | センターレス研磨 |
| バレル加工 | バリ取り加工 |
| 溶接加工 | MIG溶接、TIG溶接 |
| 表面処理加工 | クロームメッキ、亜鉛メッキ、黒染め、化学ニッケルメッキ |
| 熱処理加工 | 焼き入れ |
| 板金加工 | 小物プレス加工 |
